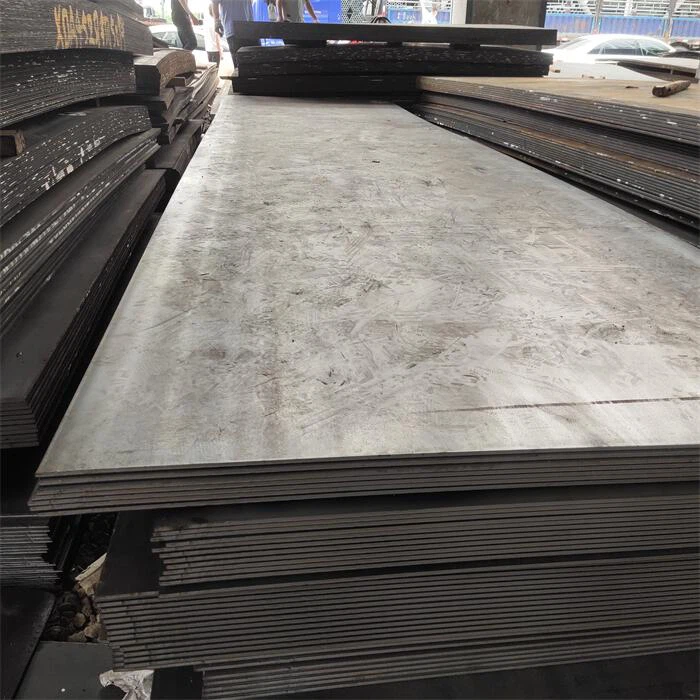

Tấm thép kết cấu hợp kim DIN 13CrMo44
Mô tả sản phẩm Các yêu cầu về nhiệt độ trong quá trình sản xuất thép tấm 13CrMo44 là gì? Trong quá trình sản xuất thép tấm 13CrMo44 có những yêu cầu nghiêm ngặt về nhiệt độ: • Nhiệt độ chuẩn hóa: Thường nằm trong khoảng 890 - 950 độ. Bình thường hóa...
Mô tả
Mô tả sản phẩm
thành phần hóa học 13crmo44
| Tiêu chuẩn | Các loại thép | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Thành phần hóa học% | ||||||||||||||
| C: | Mn: | Sĩ: | P: | S: | Cr: | Mơ: | Ni: | V: | tôi: | Cú: | W: | Al: | N: | |
| PN | 15HM | |||||||||||||
| 0.11 – 0.18 | 0.4 – 0.7 | 0.15 – 0.35 | <0.04 | <0.04 | 0.7 – 1.0 | 0.40 – 0.55 | <0.35 | – | – | <0.25 | – | <0.02 | – | |
| VN | 13CrMo4-5 – 13 CrMo 4-5 – 13CrMo4-4 – 13 CrMo 4-4 – 1,7335 | |||||||||||||
| 0.08 – 0.18 | 0.4 – 1.0 | <0.35 | <0.025 | <0.01 | 0.70 – 1.15 | 0.4 – 0.6 | – | – | – | <0.30 | – | – | <0.012 | |
| ISO | 14CrMo4-5 – 14 CrMo 4-5 | |||||||||||||
| 0.10 – 0.18 | 0.4 – 0.7 | <0.40 | <0.025 | <0.015 | 0.80 – 1.15 | 0.4 – 0.6 | – | – | – | – | – | – | – | |
| VN | 13CrMoSi5-5 – 13 CrMoSi 5-5 – 1.7336 | |||||||||||||
| <0.17 | 0.40 – 0.65 | 0.50 – 0.80 | <0.015 | <0.005 | 1.00 – 1.50 | 0.45 – 0.65 | <0.3 | – | – | <0.3 | – | – | <0.012 | |
| TUYỆT VỜI | 15CD4.05 – 15CD4 – 15CD 4.05 | |||||||||||||
| <0.18 | 0.4 – 0.8 | 0.15 – 0.35 | <0.035 | <0.035 | 0.8 – 1.2 | 0.4 – 0.6 | <0.3 | – | – | – | – | – | – | |
| GOST | 15ChM – 15KhM – 15ХМ | |||||||||||||
| 0.11 – 0.18 | 0.40 – 0.70 | 0.17 – 0.37 | <0.035 | <0.035 | 0.80 – 1.10 | 0.40 – 0.55 | <0.3 | <0.05 | <0.03 | <0.3 | <0.2 | – | <0.2 | |
| ASTM | A182 Lớp F11 lớp 2 và 3 – SA182 F11 lớp 2 và 3 – UNS K11572 | |||||||||||||
| 0.1 – 0.2 | 0.3 – 0.8 | 0.5 – 1.0 | <0.040 | <0.040 | 1.0 – 1.5 | 0.44 – 0.65 | – | – | – | – | – | – | – | |
| ASTM | A182 Lớp F12 lớp 1 – SA182 F12 lớp 1 – UNS K11562 | |||||||||||||
| 0.05 – 0.15 | 0.3 – 0.61 | <0.5 | <0.045 | <0.045 | 0.8 – 1.25 | 0.44 – 0.65 | – | – | – | – | – | – | – | |
| UNS | UNS K12062 | |||||||||||||
| <0.20 | 0.3 – 0.8 | <0.6 | <0.045 | <0.045 | 0.80 – 1.25 | 0.44 – 0.65 | – | – | – | – | – | – | – | |
• Nhiệt độ bình thường hóa: Thường nằm trong khoảng 890 - 950 độ . Xử lý bình thường hóa có thể tinh chế các hạt và cải thiện cấu trúc và tính chất của thép.
• Nhiệt độ ủ giảm ứng suất: 520 - 620 độ . Ủ giảm ứng suất giúp giảm ứng suất dư bên trong tấm thép, cải thiện độ ổn định kích thước và khả năng chống biến dạng.
Cần lưu ý rằng các yêu cầu cụ thể về nhiệt độ có thể khác nhau tùy thuộc vào các yếu tố như nhà sản xuất, điều kiện thiết bị và độ dày của tấm thép. Trong thực tế sản xuất, cần vận hành nghiêm ngặt theo các tiêu chuẩn và thông số kỹ thuật quy trình liên quan để đảm bảo chất lượng và hiệu suất của tấm thép đáp ứng yêu cầu.
Ngoài ra, đối với một số điều kiện kỹ thuật đặc biệt hoặc nhu cầu của khách hàng, tấm thép có thể được giao ở trạng thái chưa được xử lý hoặc có thể điều chỉnh phạm vi nhiệt độ xử lý nhiệt, nhưng điều này đòi hỏi phải trao đổi với người mua và chỉ dẫn trong hợp đồng. Đồng thời, trong suốt quá trình sản xuất cũng cần phải kiểm tra, kiểm soát thành phần hóa học, tính chất cơ lý,… của tấm thép để đảm bảo tất cả các chỉ tiêu của nó đều đáp ứng yêu cầu tiêu chuẩn.
Chú phổ biến: tấm thép kết cấu hợp kim din 13crmo44, nhà cung cấp, nhà máy sản xuất tấm thép kết cấu hợp kim din 13crmo44 tại Trung Quốc
